单相高压细水雾灭火的测试及结果分析
来源：未知作者：高压细水雾厂家 发布时间：2017-11-17 17:16:39 点击： 0
雾化细度及尺寸分布、流量特性系数、雾锥角等参数与供水压力之间的关系对于喷嘴的灭火性能有很大影响，本文重点对这些参数进行了试验研究。其他雾化特性参数如粒子动能、气化特性等限于条件尚不能测量。测试系统原理如图所示。

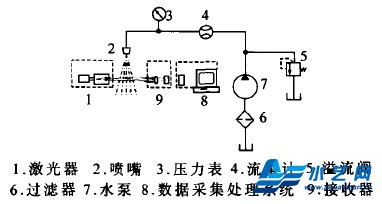

测试系统组成原理
纯水轴向柱塞泵输出具有一定压力的水，压力大小由溢流阀调节，水通过不锈钢管道进入喷头后雾化喷出。在管路上安装一数字流量计测量通过喷头的流量，泵出口附近安装精密压力表测量设定的压力。对雾化特性的测量采用激光粒度仪完成，该测量仪器基于光的折射原理。
距待测试喷嘴正下方1m之处，垂直喷头喷射方向，雾场一侧防止一激光发射器，另一侧放置激光接受仪，从激光器发出的激光束经过显微物镜聚焦、针孔滤波和准直镜后，变成约10mm左右的平行光束。该光束照射到待测的雾粒上，一部分光被散射。散射光经过傅立叶透镜后，照射到光点探测器阵列上，由于探测器上的任一点都对应于某一确定的三社交。光电探测器阵列由一系列同心环带组成，每个环带是一个独立的探测器，能将投射到上面的散射光能线性地转换成电压，然后送给数据采集卡，再进行A/D转换送入计算机，利用实验数据处理软件给出雾场的雾粒尺寸分布特征参数的统计数据。
试验所用喷嘴的设计雾化锥角为90°。通过试验观察和分析实际喷雾角在80°~90°之内。随着压力的增大，锥角略有减小，但减幅在10°左右。这与理论分析结果基本一致，即离心式喷嘴的平均喷雾角对于给定的喷嘴是不变的。
喷嘴的雾化特性对于单相细水雾灭火系统的灭火性能和灭火效率有决定性影响，由于理论分析过程中精确建模的困难和理论分析的局限性，对喷嘴的雾化性能研究应结合试验进行。
