室外消火栓系统的形式

规范依据：《消防给水及消火栓系统技术规范》GB50974-2014

一、合用式：

6.1.6 当室外采用高压或临时高压消防给水系统时，宜与室内消防给水系统合用。

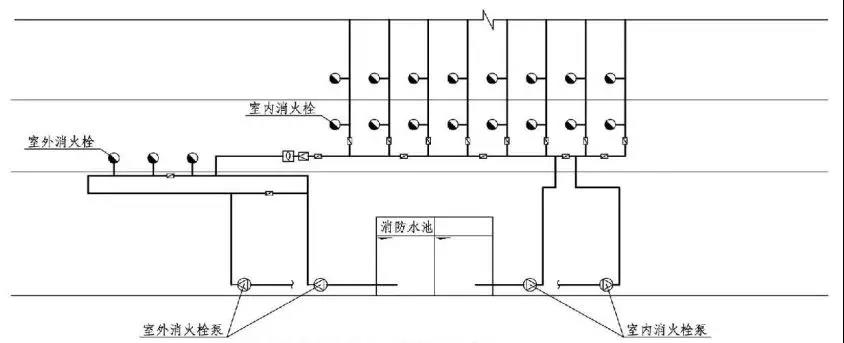

室内外消火栓给水系统合用示意图
注：图中水泵处阀器件略。

提示：

1.合用系统之一：室内外共用一台消火栓泵，适用于室内外流量之和不太大和扬程不太高的建筑。

2.合用系统之二：室内外共用两台消火栓泵，适用于室内流量和室外流量均较大且扬程不太高的建筑。先起一台泵，待压力继续降低，启第二台泵。

3.合用系统之三：如图示，适用于室内消火栓系统扬程很高的建筑。室外消火栓泵由流量开关自动启泵。

4.室外消防管网压力不宜太高，不大于0.5MPa为宜，以减小埋地管漏水。

二、独立式：

6.1.7 独立的室外临时高压消防给水系统宜采用稳压泵维持系统的充水和压力。

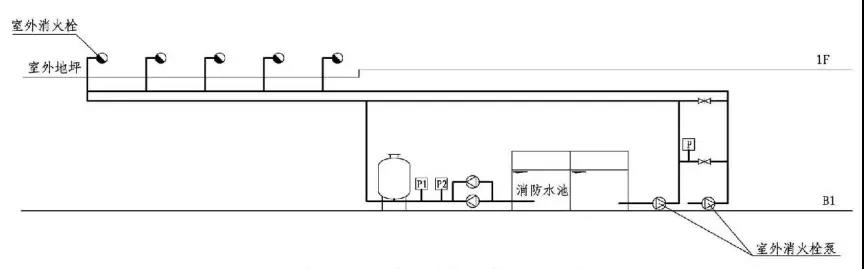

室外临时高压消防系统稳压示意图
注：图中水泵处阀器件略。


提示：

稳压泵的启泵压力应保证最不利消火栓口处的静压不小于0.17MPa，当最不利消火栓口处的静压降至0.10MPa之前应启动消防供水泵。
