消防给水及灭火装置探讨-自动跟踪定位射流灭火系统（自动消防炮）

石峥嵘：由于没有统一的设计施工规范，自动跟踪定位射流灭火系统的应用较为混乱，本文讲解与自动灭火和消防给水相关的问题及解决方案（共12项）：

1、灭火及消防供液的主要组成部分；

2、产品认证要求，设计施工需要注意的选型规则；

3、仓库场所能否采用自动跟踪定位射流灭火系统；

4、系统与自动喷水灭火系统是否需要同时计算用水量；

5、系统是否需要设置高位消防水箱和稳压设施；

6、系统是否需要设置水流指示器和末端试水装置；

7、系统和自动喷水灭火系统的末端试水装置，是否相同；

8、系统是否需要设置是否需要设置水泵接合器；

9、系统是否可以串联接入同一建筑物内的自动喷水灭火系统；

10、消防水泵的启动方式；

11、与系统设计应用相适应的规范；

12、消防炮和自动射流灭火装置的概念区别。

自动跟踪定位射流灭火系统由自动跟踪定位射流灭火装置和消防供液部分组成。

自动跟踪定位射流灭火装置，具备探测火灾、自动跟踪定位、联动控制、自动射流灭火，以及与火灾自动报警系统和其他各种联动控制设备自动通讯的功能。

火灾发生时，一级探测组件（启动组件）报警，启动二级探测组件（定位组件），由二级探测组件（及配套电机）实现自动跟踪定位，定位完成后，发出声光报警，控制主机启动消防水泵和射流装置的控制阀（电磁阀或电动阀），射流灭火，并向火灾自动报警系统和其他联动控制设备传送报警和控制信号。

自动跟踪定位射流灭火系统-自动消防炮（3D）

一、灭火及消防供液的主要组成部分：

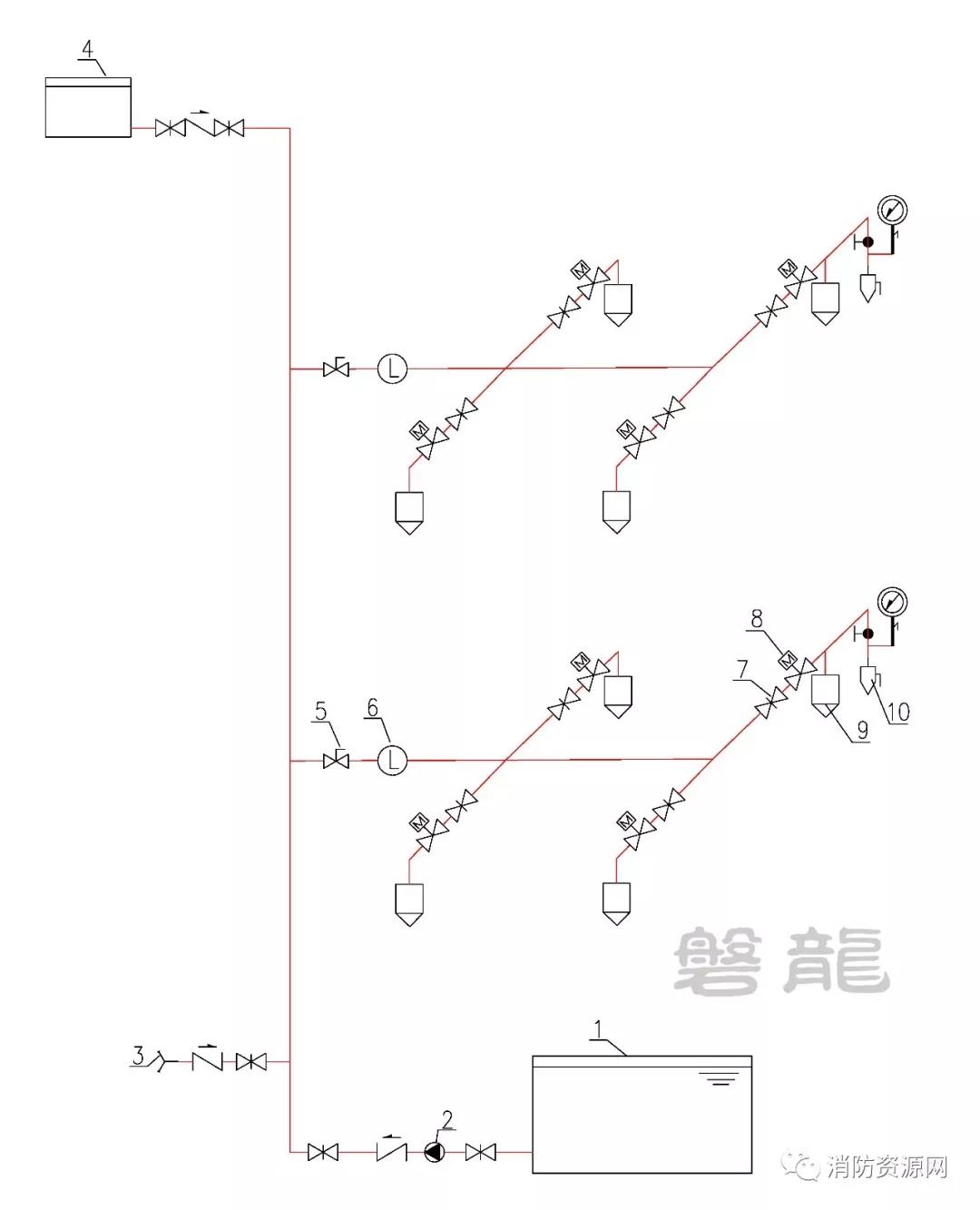

自动跟踪定位射流灭火系统的灭火及消防供液，主要包括：1、消防水池；2、消防水泵；3、水泵接合器；4、高位消防水箱；5、信号阀；6、水流指示器；7、检修阀（信号阀或带锁止装置的控制阀）；8、电磁阀（或电动阀）；9、射流装置（或消防炮）；10、末端试水装置；

二、产品认证要求，设计施工需要注意的选型规则：

自动跟踪定位射流灭火装置属于强制性认证（3C）产品，以下主要部件由自动跟踪定位射流灭火装置厂家成套提供，成套设计：

1、现场射流装置，包括炮体、现场摄像机、二级探测组件及驱动电机等成套部件；

2、一级探测组件，可能预置的炮体上，也可能独立安装；

3、控制阀（电磁阀或电动阀）；

4、现场手动控制箱；

5、控制主机（含监视器等）；

注：系统设备中，水流指示器、消防水泵等也属于强制认证产品，由设计单位依据系统需求设计。

三、仓库场所能否采用自动跟踪定位射流灭火系统：

实际应用中，仓库场所不可避免的存在障碍物遮挡等不利因素，且功能布局可能发生调整，不宜采用自动跟踪定位射流灭火系统。

虽然轨道式自动跟踪定位射流灭火装置（轨道式自动消防炮灭火系统）可以解决部分高架仓库的灭火保护问题，但由于尚没有轨道式自动跟踪定位射流灭火装置（轨道式自动消防炮灭火系统）的相关产品标准，也就没有类似产品。

因此，仓库场所不宜采用自动跟踪定位射流灭火系统。

四、自动跟踪定位射流灭火系统与自动喷水灭火系统是否需要同时计算用水量：

与水相关的自动灭火系统，包括自动喷水灭火、水喷雾灭火、自动跟踪定位射流灭火（自动消防水炮）、泡沫灭火系统等。

依据同一保护对象只需要一个自动灭火系统保护的原则，设计上没必要对同一保护对象进行重复保护。即使实际应用中确实存在自动喷水灭火和自动跟踪定位射流灭火交叉保护的情况（可能同时启动），其用水量也只需要按其中最大的一个系统确定，不需要重复计算。（除非系统设计时采用了两个自动灭火系统同时保护同一对象的情况）

五、自动跟踪定位射流灭火系统是否需要设置高位消防水箱和稳压设施：

采用临时高压给水系统的自动跟踪定位射流灭火系统，可以和其他系统共用高位消防水箱，可参照《消防给水及消火栓系统技术规范》（5.2、5.3）设置高位消防水箱和稳压泵。

但是，本人认为：采用临时高压给水系统的自动跟踪定位射流灭火系统，可以仅设置高位消防水箱或仅设置稳压泵，只需要保证系统管网全充满水就可以，并不需要满足水灭火设施最不利点处的静水压力要求，原因如下：

1、自动跟踪定位射流灭火系统不存在自启动流量的问题；

2、高位消防水箱和稳压泵很难保证系统初期灭火的需要，如供水达不到额定设计流量和压力，射流可能根本无法到达着火点，无实际意义；

注：除非受环境温度限制（比如环境温度低于4℃或高于70℃的场所），系统管网应为全充满水的湿式状态，一方面减少系统启动充水时间，另一方面可以监测管网情况（阀门误动、漏水等）。

六、自动跟踪定位射流灭火系统是否需要设置水流指示器和末端试水装置：

每个防火分区或每个楼层，均应设置水流指示器，管网的压力最不利处，应设末端试水装置。（见前面图示）

水流指示器用于反馈射流装置的喷水信号，水流指示器的前面应设置信号阀（具有输出启闭状态信号功能的阀门）。

末端试水装置由试水阀、压力表及试水接头组成，目的是为了检查管道是否有水，压力是否满足设计要求。

七、自动跟踪定位射流灭火系统和自动喷水灭火系统的末端试水装置，是否相同：

这两个系统的末端试水装置是不相同的。

自动喷水灭火系统的末端试水装置，属于强制认证的产品（3C），应考虑试水接头的流量系数并保证孔口出流。

自动跟踪定位射流灭火系统的末端试水装置，由试水阀、压力表及试水接头组成，并无特定要求，目的是为了检查管道是否有水，压力是否满足设计要求。

八、自动跟踪定位射流灭火系统是否需要设置是否需要设置水泵接合器：

自动跟踪定位射流灭火系统需要设置水泵接合器，具体设置要求详见《消防给水及消火栓系统技术规范》（5.4）

九、自动跟踪定位射流灭火系统是否可以串联接入同一建筑物内的自动喷水灭火系统（与其配水干管连接）？

不可以，这是两个不同的系统。

即使应用于保护局部场所的自动跟踪定位射流灭火系统，也不应接入自动喷水灭火系统的配水干管。

解决方案：在满足各系统水量水压等条件的情况下，自动跟踪定位射流灭火系统可以与其它水灭火系统合用一套供水系统，应独立设置信号阀，且应在其它系统的报警阀组（或控制阀组）前将管道分开。

十、消防水泵的启动方式

自动跟踪定位射流灭火系统消防水泵的启动，包括自动启动、手动启动和直接自动启动等方式：

1、自动启动：当射流装置完成跟踪定位时，由控制主机发出启泵指令，启动消防水泵；

2、控制中心直接启动：消防水泵应具备消防控制中心多线直接启泵功能。

3、流量开关直接自动启动：当设置有高位消防水箱时，水箱出水管上应设置流量开关，直接自动启动消防水泵，启动流量值不应大于最小射流装置的流量值。

4、压力开关直接自动启动：消防水泵出水干管上应设置压力开关，直接自动启动消防水泵。

关于流量开关和水泵出水干管上压力开关的启泵方式，可参照“消防水泵及稳压泵控制”

十一、与自动跟踪定位射流灭火系统设计应用相适应的规范：

与自动跟踪定位射流灭火系统（自动消防炮）设计应用相关的规范，主要有《固定消防炮灭火系统设计规范》（GB50338-2003）、《自动消防炮灭火系统技术规程》（CECS245-2008）、《大空间智能型主动喷水灭火系统技术规程》（CECS263：2009）等。

结合《自动跟踪定位射流灭火系统》（GB25204-2010）和《消防给水及消火栓系统技术规范》（GB50974-2014）的相关要求，自动跟踪定位射流灭火系统（自动消防炮）的设计应用，应以GB50338为依据，相关的设计施工应用，可以参考GB50084、GB50974、CECS245和CECS263的要求。

十二、自动跟踪定位射流灭火系统、自动射流灭火装置和消防炮灭火装置的概念区别：

自动跟踪定位射流灭火系统，通常应用在高大空间场所，因此也称为大空间智能型主动喷水灭火系统。

自动跟踪定位射流灭火系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。

灭火装置分为自动跟踪定位消防炮灭火装置（简称消防炮灭火装置）和自动跟踪定位射流灭火装置（简称自动射流灭火装置）。额定流量大于16L/s的自动跟踪定位射流灭火装置，称为自动消防炮灭火装置；额定流量不大于16L/s的自动跟踪定位射流灭火装置，称为自动射流灭火装置。

因此，我们常说的自动消防炮系统，当灭火剂为水或泡沫时，也属于自动跟踪定位射流灭火系统，自动消防炮属于额定流量大于16L/s的自动跟踪定位射流灭火装置；

消防供液部分，主要包括消防水池、水泵、高位消防水箱、供液管路及相关配套设施等（依规范要求配置）。对于喷射介质为泡沫的系统，还包括泡沫贮存及混合装置等。
