气泡雾化技术喷嘴的设计
来源：未知作者：高压细水雾厂家 发布时间：2017-10-23 10:02:26 点击： 0
气泡雾化技术从二十世纪八十年代末期开始研究，现在已经应用在内燃机、燃烧装置、锅炉和涂料等许多方面。国内外学者已经对气泡雾化的机理、气泡雾化结构对喷雾的影响、流型及流场特性、雾化特性等进行了广泛的研究。

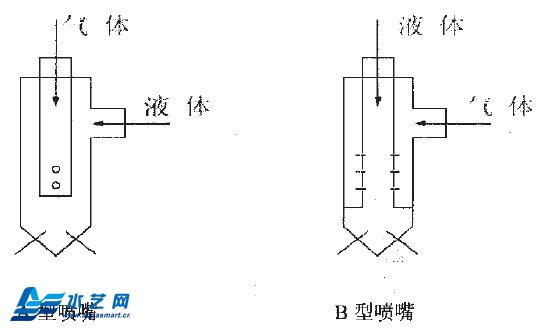

图1：喷嘴基本形式结构简图
试验过程大多实在混合室内将气体注入液体中形成气液两相流，喷嘴形式如图1所示，A是由里向外注入气体，B是由外向里注入气体。由于气液分两路进入喷嘴的混合室，就必须有气液两套管路，这样无形中就增加了雾化系统的复杂性和造价。

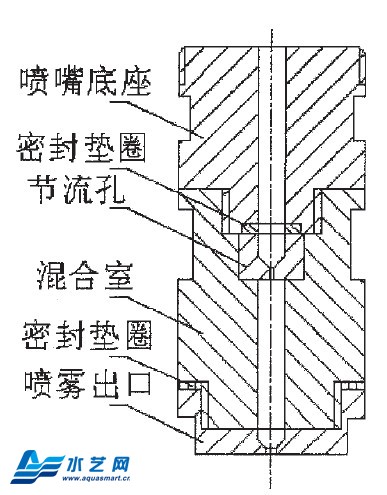

图2：实验喷嘴结构图
所研究的细水雾系统为单相输送两相雾化，根据设计思路是在喷嘴前输送的液体为溶有二氧化碳的饱和水溶液，当液体进入喷嘴后由于减压作用二氧化碳析出形成两相流。这样我们必须设计特殊的喷嘴以满足这一要求。因此喷嘴的形式与传统的双流式气泡雾化喷嘴不同，图2为本文设计的喷嘴结构图。该喷嘴只有一个同路，当饱和水溶液进入喷嘴后经节流孔降压，在混合室内二氧化碳析出从而形成气液两相流，最后由喷嘴出口喷出，这样就简化了系统节省送气管路。
在对喷嘴的特性实验发现，节流孔直径对流量影响很大，而混合室直径、长度和喷嘴出口直径对流量影响不大。此外，通过分析实验测量的喷嘴出口下游液滴粒径分布发现，雾场粒径分布呈轴对称分布、液雾均匀、粒径小，液雾颗粒直径随径向距离的增大而增大。对该系统的灭火效果模拟实验表明：细水雾可以以较快的速度扑灭工业究竟、柴油火焰，对木料火焰也可以较快扑灭。
研究后，我们得出析出式气泡雾化细水雾灭火系统完全可行，而且雾化效果、灭火都显现除了不凡的效果。而且单相输送两相雾化设计可以大大简化已有的双流体细水雾灭火系统，在节省一条管路的同时提高了系统的安全性。
